本教程用于完成计网实验4
写在前面：如果您没有看过上一篇教程：在GNS3上进行基于cisco ios的静态路由配置，请您务必先把这一篇教程完整看完，实验4和实验3高度相关，完成了实验3（前提是自己完成的，至少看完教程之后自己完成了一遍）之后再做实验4就会非常非常快。
参考资料写在前面，这份资料非常详细，笔者阅读了一遍资料之后大概花了15分钟完成了RIP v2动态路由配置：GNS3实验：动态路由RIP协议配置

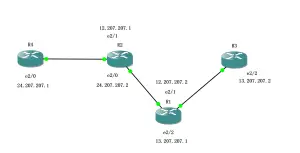

如下图所示，实验4笔者使用了Ethernet进行连接，主要是FastEthernet只有2/0和2/1两条，不够三条0.0。提示：ip地址的中间两部分要换成自己的学号，请勿因为照抄本教程导致您丢分。
提示：ip地址的中间两部分要换成自己的学号，请勿因为照抄本教程导致您丢分。
提示：ip地址的中间两部分要换成自己的学号，请勿因为照抄本教程导致您丢分。
提示：ip地址的中间两部分要换成自己的学号，请勿因为照抄本教程导致您丢分。
下面开始实验4的步骤讲解：
1、进入终端后选择R1标签卡，输入conf t，输入interface e2/1，输入ip address 12.207.207.2 255.255.255.0，输入no shut；然后输入interface e2/2，输入ip address 13.207.207.1 255.255.255.0，输入no shut；然后输入exit退回到R1(config)状态，输入router rip启动路由器中的RIP进程，再输入network 12.207.207.0，再输入network 13.207.207.0，然后输入version 2，然后输入no auto-summary；您可以输入do show ip protocols 查看路由协议，在Default version control那一行中应该是send version 2, receive version 2；您还可以输入do show ip route查看路由表
2、配置完R1后同理配置R2：选择R2标签卡，，输入conf t，输入interface e2/1，输入ip address 12.207.207.1 255.255.255.0，输入no shut；然后输入interface e2/0，输入ip address 24.207.207.2 255.255.255.0，输入no shut；然后输入exit退回到R2(config)状态，输入router rip启动路由器中的RIP进程，再输入network 12.207.207.0，再输入network 24.207.207.0，然后输入version 2，然后输入no auto-summary，您可以输入do show ip protocols 查看路由协议，在Default version control那一行中应该是send version 2, receive version 2；您还可以输入do show ip route查看路由表
3、配置完R2后同理配置R4：选择R4标签卡，，输入conf t，输入interface e2/0，输入ip address 24.207.207.1 255.255.255.0，输入no shut；然后输入exit退回到R4(config)状态，输入router rip启动路由器中的RIP进程，再输入network 24.207.207.0，然后输入version 2，然后输入no auto-summary，您可以输入do show ip protocols 查看路由协议，在Default version control那一行中应该是send version 2, receive version 2；您还可以输入do show ip route查看路由表
4、配置完R4后同理配置R3：选择R3标签卡，，输入conf t，输入interface e2/2，输入ip address 13.207.207.2 255.255.255.0，输入no shut；然后输入exit退回到R3(config)状态，输入router rip启动路由器中的RIP进程，再输入network 13.207.207.0，然后输入version 2，然后输入no auto-summary，您可以输入do show ip protocols 查看路由协议，在Default version control那一行中应该是send version 2, receive version 2；您还可以输入do show ip route查看路由表
4.1、R3的路由表和R4的路由表在路由数量上不一样，这并不影响R4可以ping通R3。

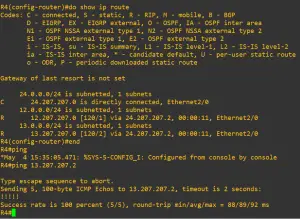

5、然后回到R4标签卡，输入ping 13.207.207.2，终端应该会返回Success信息
感谢您的阅读~~~
